一、概述

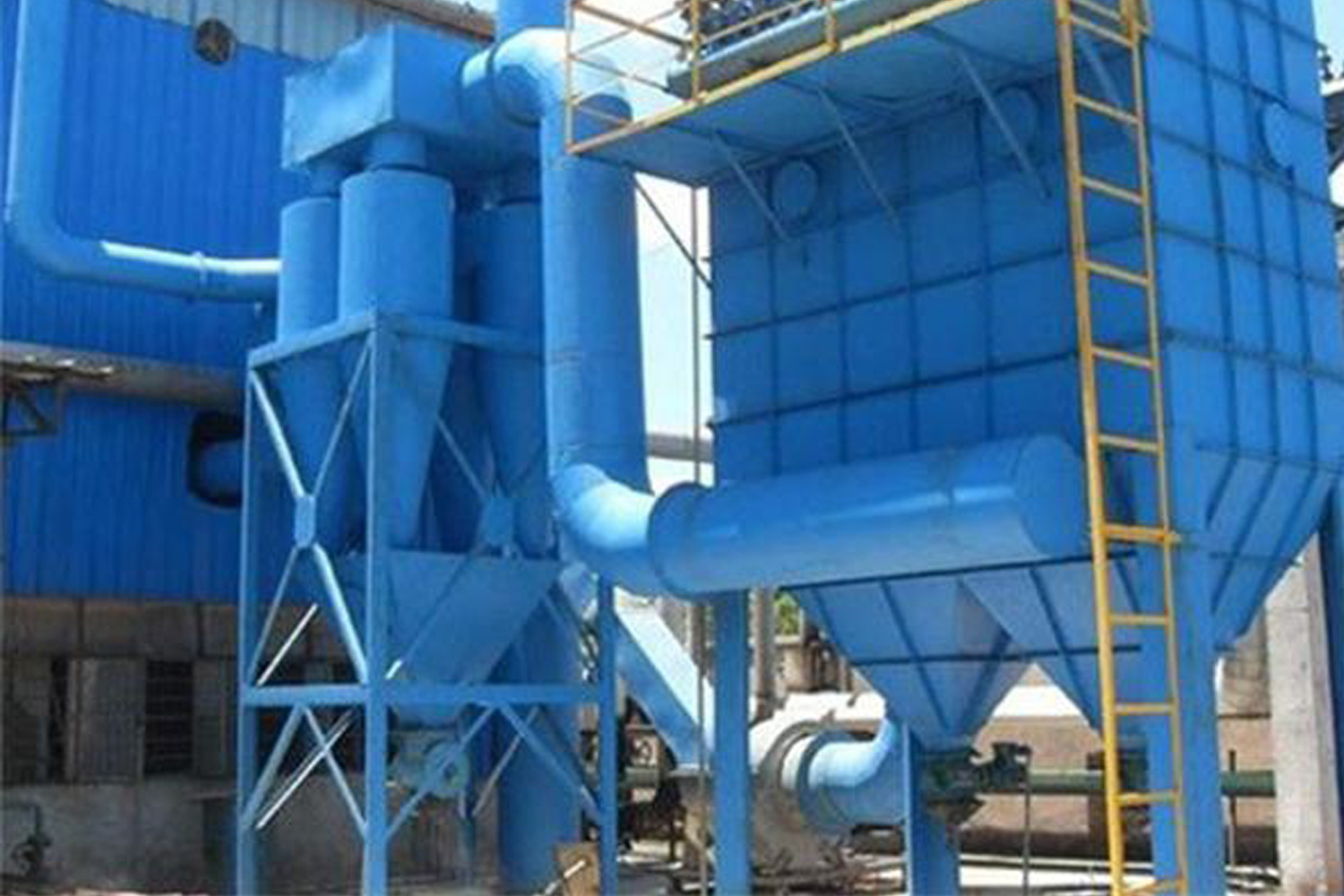

        GMC型脈沖袋式除塵器是我廠引進、消化、吸收德國具有上世紀九十年代先進技術，并結合中國特點，自行研制出來的一種新型除塵器。該類型除塵器是采用高壓（0.5~0.4MPa）大流量脈沖閥逐條濾袋噴吹清灰的技術。能夠從大量超細粉塵（顆?！?μm，含量370%以上）的氣體中，把99.9%以上的粉塵收集下來。其在水泥行業對立窯、烘干機、熟料冷卻機等的廢氣除塵中都能高效穩定的運行，且排放濃度低于100mg/Nm3。
       GMC型高溫脈沖袋式除塵器采用高壓大流量脈沖閥噴吹清灰的技術，能夠從大量超細微粉的氣體中，把99.9%以上的粉塵收集下來。布袋收塵器、除塵設備、收塵設備現已廣泛應用于水泥行業的粉塵治理，該袋式除塵器在化工、冶金、鋼鐵、電力等行業中也有較好的應用前景。

二、構造及工作原理

1、脈沖袋除塵器結構
該設備主要有以下部分組成：
        （1）箱體：包括袋室、預收塵室、凈氣室、多孔板、濾袋、濾袋骨架。箱體設計耐壓9000Pa。
        （2）噴吹系統：主氣管、噴吹管、脈沖閥、控制儀。
        （3）灰斗及排灰部分有兩種形式：一種為灰斗直接與卸灰閥連接，另一種為灰斗通過輸送設備（如螺旋輸送機）與卸灰閥連接。
除塵器本體為全剛結構設計，花板用冷沖壓型工藝，既增加強度又能保證設備質量。本型號除塵器除處理常溫氣體外，其結構形式也適合處理高溫氣體，此時外殼如需保溫可采用LBY型輕質巖棉板雙層保溫，外殼采用δ=0.5mm鍍鋅板保護，并采用抽拉鉚釘新工藝安裝，并根據使用環境選用不同的濾料及過濾風速。
2、GMC袋式收塵器工作原理
       含塵氣體由灰斗上部進風口進入后，在擋風板的作用下，氣流向上流動，流速降低，部分大顆粒粉塵由于慣性力的作用被分離出來落入灰斗。含塵氣體進入中箱體經除塵濾袋的過濾凈化，粉塵被阻留在濾袋的外表面，凈化后的氣體經濾袋口進入上箱體，由出風口排出。隨 著濾袋表面粉塵不斷增加，除塵器進出口壓差也隨之上升。當除塵器阻力達到設定值時，控制系統發出清灰指令，清灰系統開始工作。首先電磁閥接到信號后立即開 啟，使小膜片上部氣室的壓縮空氣被排放，由于小膜片兩端受力的改變，使被小膜片關閉的排氣通道開啟，大膜片上部氣室的壓縮空氣由此通道排出，大膜片兩端受 力改變，使大膜片動作，將關閉的輸出口打開，氣包內的壓縮空氣經由輸出管和噴吹管?chē)娙氪鼉?nèi)，實現清灰。使用微機自動控制裝置，根據粉塵隨意調整清灰周期和脈噴時間，使除塵器在一定的嘴里范圍內運行。

三、選型

1、型號說明
該單機有60-2、60-3、60-4、60-5、60-6、70-5、70-6、70-7、70-8、60-2′5、70-2′5十種規格。

2、選型參數及選型原則
（1）除塵器選型的主要技術參數為風量、氣體溫度、含塵濃度與濕度。根據工藝設計的風量、氣體溫度、含塵濃度的量大數值，按略小于技術性能表中的數值為原則，其相對應的除塵器型號，即為所需要的除塵器型號，采用的濾袋根據入口濃度、氣體溫度、濕度含量確定。
（2）表中的耗氣量為工廠集中供氣的情況，如單獨使用空氣機時，實際的耗氣量要增大到表中數值的1.5倍。
（3）壓縮空氣耗氣量欄中，所提出的耗氣量為該型號設備的最大耗氣量。

	GMC60-2	GMC60-3	GMC60-4	GMC60-5	GMC60-6	GMC70-5	GMC70-6	GMC70-7	GMC70-8	GMC70-2×5
處理風量（m3/h）	10000-16000	15000-25000	20000-33000	26000-41000	32000-41000	32000-48000	38000-57000	440000-67000	51000-77000	64000-96000
總過濾面積（m2）	184	267	368	489	536	643	750	857	918	1071
過濾風速（m/min）	0.91-1.45	0.91-1.45	0.91-1.51	0.91-1.49	0.94	1.00-1.49	0.98-1.48	0.99-1.50	1.00-1.49	1.00-1.49
濾袋數量（條）	120	180	240	300	350	420	490	560	600	700
阻　力（Pa）	≤1200
入口濃度（mg/Nm3）	≤200
出口濃度（mg/Nm3）	≤60
噴吹壓力（Mpa）	0.5～0.7
承受負壓（Pa）	9000
脈沖閥數量（只）	10	15	20	25	25	30	35	40	50	50
耗氣量（m3/min）	0. 65	1.01	1.37	1.73	2.09	2.08	2.10	2.10	2.10	2.10
保溫面積（m2）	44	50	82	96	112	125	138	153	185	210
設備重量	6600	8250	10500	13250	15500	17500	20500	23500	25500	29800
所耗功率	2.2	2.2	5.2	5	5.2	5.2	8.1	9.7	10.4	10.4
